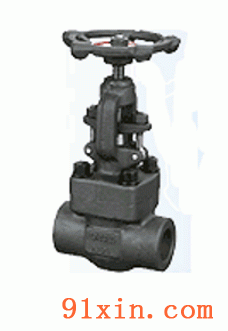

供应OZ-J11H-64锻钢截止阀
2013-05-16 16:04  点击:88
价格:￥10.00/台
品牌:上海科造
型号:OZ-J11H-64
起订:1台
供应:205台
发货:3天内
立即购买


截止阀设计结构和特征：

截止阀的设计与制造符合API602和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25.


采用以下结构：

全径或缩径
明杆支架式(OS&Y)
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖，螺母连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹连接端（NPT）符合ANSI/ASME B1.20.1
阀瓣可变换为节流型、针型、球型和止回型

　　相关压力
·800LB
·900LB～1500LB
·900LB～2500LB

锻钢截止阀 800Lb：

　　标准材质细表

序号
零件名称
CStoASTM
AStoASTM
SStoASTM
A105
F22
F304(L)
F316(L)
1
阀体
A105
A182F22
A182F304(L)
A182F316(L)
2
阀瓣
A276420
A276304
A276304(L)
A276316(L)
3
阀杆
A182F6
A182F304
A182F304(L)
A182F316(L)
4
垫片
316夹柔性石墨
316夹PTFE
5
阀盖
A105
A276f304
A276F304(L)
A276F316(L)
6
螺栓
A193B7
A193B16
A193B8
A193B8M
7
销钉
A276420
A276 304
8
填料压套
A276410
A182F304(L)
A182F316(L)
9
活节螺栓
A193B7
A193B16
A193B8
A193B8M
10
填料压板
A216WCB
A351CF8
11
螺母
A1942H
A1944
A1948
A1948M
12
阀杆螺母
A276410
13
锁紧螺母
A1942H
A1944
A1948
A1948M
14
铭牌
SS
15
手轮
A197
16
填料
柔性石墨
PTFE
适用介质
水、蒸汽、油品等
水、蒸汽、油品等
硝酸、醋酸等
适用温度
—29℃～425℃
—29℃～550℃
—29℃～200℃
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)：

NPS
缩径
3/8"
1/2"
3/4"
1"
11/4"
11/2"
2"

全径

3/8"
1/2"
3/4"
1"
11/4"
11/2"
2"
L
79
79
92
111
120
152
172
200
H(开)
166
166
171
207
240
258
330
355
W
100
100
100
125
160
160
180
200
重量
螺栓式
1.9
1.9
2.1
3.5
6.0
7.5
11.4
14.6
焊接式
1.7
1.7
1.9
3.3
5.2
6.8
10.6
13.8
