在实际系统中，有时会遇到多个上位机同时控制和监测同一个PLC工作状态的情况。通常所有设备距离在几十米到上百米不等。在有通讯需求的时候，如果布线的话，工程量较大耽误工期，这种情况下比较适合采用无线通信方式。
本方案以2台组态王和1台三菱FX5u PLC为例，介绍多台组态王与PLC的无线以太网通信实现过程。在本方案中采用了三菱PLC无线通讯终端——DTD419MB，作为实现无线通讯的硬件设备。
一、方案概述
本方案中，用户无需更改网络参数和原有程序，通过西安达泰日系PLC**无线通讯终端-- DTD419MB，即可直接替换组态王与PLC之间有线以太网通讯，且稳定方便的实现ModbusTCP/IP协议下无线以太网通讯。
无线网络图 ?
PLC无线通信，无线以太网，以太网模块，modbus无线，PLC网口无线模块，三菱PLC无线通讯，无线网关
二、测试设备与参数
● 三菱PLC型号：FX5u × 1台
● 上位机：组态王6.55 × 2台

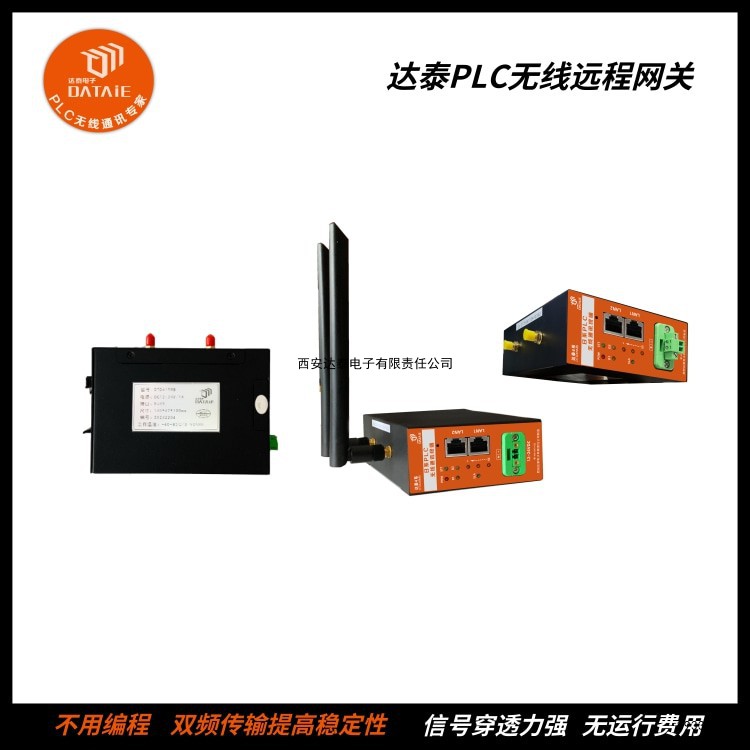

● 达泰日系PLC无线通讯终端（网口版）——DTD419MB × 3块
● 通讯接口：RJ45接口
● 供电：12-24VDC
● 通讯协议：ModbusTCP/IP协议
● 传输距离：100米，1KM
三、达泰日系PLC无线通讯终端--DTD419M
达泰DTD419M采用 2x2 两发两收无线架构，空中传输速率高达 300Mbps，兼容三菱MELSOFT连接、MC、BC信息发布TCP、Scoket、Modbus TCP等通讯协议，并采用 OFDM 调制及 MINO 技术，使无线可靠传输距离达到1KM范围内均可使用。
DTD419M 不仅能与 PLC、DCS、智能仪表及传感器等设备组成无线测控系统，同时能与组态软件、 人机界面、触摸屏、测控终端等工控产品实现点对点和点对多点的远程无线组网，将分散不便于挖沟布线的设备连接在一起，不需要编写程序，不需要布线，并且稳定可靠。
声明：报价为无线传输距离10米的产品价格，不含其他配件及税运。每款产品功能距离不同，价格不同，咨询产品请联系我司产品经理。
PLC无线通信，无线以太网，以太网模块，modbus无线，PLC网口无线模块，三菱PLC无线通讯，无线网关
■ 主 要 特 征:
◆ 可以直接代替有线以太网线，实现无线组网；
◆ 支持三菱MELSOFT连接、MC、BC信息发布TCP、Scoket、Modbus TCP等通讯协议；
◆ 全数字无线加密传输方式，不插卡无运行费用；
◆ 无需更改程序，即插即用，自适应接口协议；
◆ 二十年工业现场运行经验：可确保无线产品工作于各种恶劣环境下的工业场合长期运行。
四、接线方式
用一根通讯线，一端接入DTD419MB的RJ45接口，另一端接入上位机的RJ45接口。
用一根通讯线，一端接入DTD419MB的RJ45接口，另一端接入FX5U的RJ45接口。
1.创建一个工程，输入名称，点击是
2.添加1台PLC，以及相关协议
3.设置FX5U的地址
设备地址格式:192.168.2.14是PLC地址 502默认端口号 1是单位ID 100是超时时间
4.通讯参数设置为默认值
PLC无线通信，无线以太网，以太网模块，modbus无线，PLC网口无线模块，三菱PLC无线通讯，无线网关
六、组态界面配置
1.数据词典—定义变量
2.画面—创建一个新画面
3.变量的关联
七、PLC程序的下载
1.新建工程，并如下图所示
2.MODBUS/TCP 软元件分配 一般默认就可以
3.选择MDOBUS/TCP连接设备左键拖动到下面，最多可以8台客户端
4.简单程序的编写
5.下载程序到CPU
PLC的IP设置192.168.2.14 将程序下载到PLC
八、测试方法
1、用组态王的X可以监测PLC的X点输入。
2、组态王上置位和复位可以控制PLC的Y点输出。
3、DO到D3每2S增加25，数字大于255自动清零。
PLC无线通信，无线以太网，以太网模块，modbus无线，PLC网口无线模块，三菱PLC无线通讯，无线网关
