品牌:Shinmyron
压力:1.6mpa
材质:不锈钢
介质:水
起订:1台
供应:635台
发货:3天内
发送询价

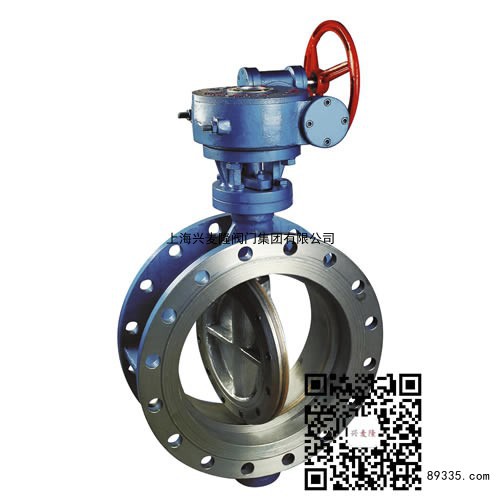

CBETB三偏心硬密封蝶阀
产品用途
本蝶阀适用于食品、医药、石油化工、电厂、钢厂、工业环保水处理及高层建筑、供排水管道上，是作调节流量和截断流体的理想装置。
产品特点
1、本蝶阀系吸收、消化国外技术，并结合国内用户意见和生产中积累的经验而精心研制的新一代产品。
2、采用三维偏心结构，阀体密封圈采用多层次密封圈结构，使蝶板同阀体密封面均匀可靠接触，可达到气密封无泄漏。
3、结构独特、操作灵活、省力、方便，使用寿命长。
4、耐高温、耐腐蚀、耐磨损的三维偏心。
执行标准
|
设计与制造 |
法兰连接 |
结构长度 |
试验与检验 |
|
GB/T 12238、JB/T8527 |
GB/T 9113、JB/T79、HG20592 |
GB/T 12221 |
GB/T 13927 |
主要技术参数
|
公称通径 |
DN(mm) |
50~2000 |
50~500 |
|||
|
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
试验压力 Ps(MPa) |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
|
渗漏率 |
零泄漏或<0.1xDNmm/s(符合GB/T13927标准) |
|||||
|
适用温度 |
碳钢:-29°℃~425℃不锈钢:-40℃~600℃ |
|||||
|
适用介质 |
空气、水、蒸汽、煤气、油品及酸、碱、盐带有弱腐蚀性介质等 |
|||||
|
连接方式 |
法兰、对夹、凸耳、焊接 |
|||||
|
驱动形式 |
蜗轮传动、气动传动、电动传动、液动传动 |
|||||
主要零件材料
|
零件名称 |
材料 |
|
阀体 |
铸钢、不锈钢、铬钼钢、合金钢、双相钢 |
|
蝶板 |
铸钢、不锈钢、铬钼钢、合金钢、双相钢 |
|
阀座 |
不锈钢、堆焊司太立等硬质合金 |
|
密封圈 |
不锈钢与耐高温石棉板组合成多层次 |
|
阀杆 |
20Cr13、1Cr13不锈钢、铬钼钢、特殊材料 |
|
轴套 |
奥氏体不锈钢、304氮化 |
|
填料 |
柔性石墨、PTFE |
|
填料压盖 |
铸钢、不锈钢 |
|
支架 |
铸钢、不锈钢 |
