品牌:上明
型号:ZAJQ型
起订:1个
供应:10个
发货:3天内
立即购买
一、结构特点和应用范围

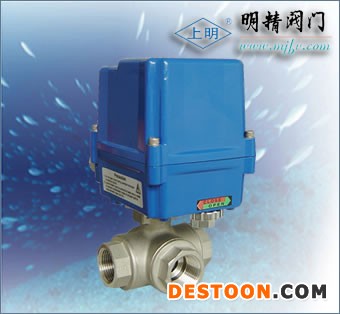

上明牌ZAJQ型智能电动球阀是由台湾UM和LKR系列智能式执行机构和三通球阀L型及T型组成，是一种旋转类切断调节阀门，具有关闭严密，结构紧凑，重量轻，维修方便等优点。广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。
两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。
二、控制模块主要技术指标
控制精度：0.1%~3.1%可调。
接受控制信号：0~10mA.DC、 4~20mA.DC或1~5V.DC
按键选择：1、输入信号中断时：“中断”模态（开、停、关）2、正逆动作选择3、控制精度选择。
电动装置全开、全闭位置自动定位标定，方便准确。
按输入信号和电动装置位置进行智能步距调整自动定位，抑制振荡精度高。
输出电动装置位置信号：4~20mA.DC对应电动装置全闭、全开。
三、执行机构
类型：可选PSQ、3810R、YMR角行程执行机构。防爆型选3810系列。
技术参数和性能：请参阅明精公司对应的执行机构和阀门定位器的说明书。
四、上海明精防腐阀门制造有限公司电动三通不锈钢球阀L型主要尺寸、单位mm：
|
规格 |
d |
L |
H |
D1 |
B |
W1 |
W2 |
h |
重量（Kg） |
|
1/2″ |
12.7 |
64 |
53 |
97 |
32.0 |
22.4 |
35.0 |
10-24UNC |
530 |
|
3/4″ |
16.0 |
76 |
63 |
126 |
38.0 |
22.4 |
35.0 |
10-24UNC |
700 |
|
1″ |
20.0 |
87 |
66 |
126 |
43.5 |
22.4 |
35.0 |
10-24UNC |
980 |
|
11/4″ |
25.0 |
96 |
81 |
145 |
48.0 |
22.4 |
35.0 |
10-24UNC |
1950 |
|
11/2″ |
32.0 |
114 |
83 |
145 |
57.0 |
25.4 |
38.1 |
1/4-20UNC |
2950 |
|
2″ |
38.1 |
142 |
96 |
204 |
71.0 |
25.4 |
38.1 |
1/4-20UNC |
4450 |
