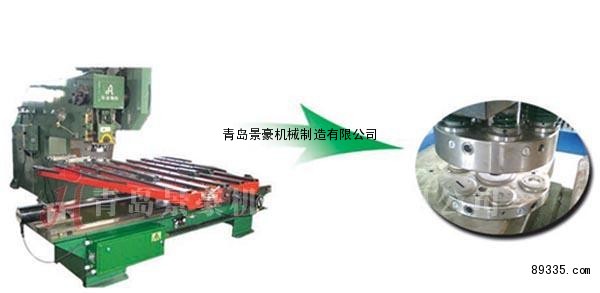

半自动六工位转塔模具是公司自主研发的一新型、经济、实用型产品。该产品与深喉冲床、数控送料机配套使用，轴承转塔冲床，高倍升级了传统数控冲床的功效。
此磨具设计经典，工艺考究，重头快速转换，精确缩进定位，能无限接受各种单冲头模入槽，速度快、效率高、加工精确、节才节能，特别适合于同一面板上多孔形加工。
更换模具时，将需要更换的上下模具同时从后面取出，直接放入准备使用的模具即可，方便快捷。
参数规格表：
|
类型 |
JHJX-JZ2506系列 |
JHJX-JZ4006系列 |
|
适合吨位（KN） |
160-400 |
400-630 |
|
装模高度（mm） |
180 |
220 |
|
最大冲孔尺寸（mm） |
ф27 |
ф27 |
|
冲压板厚（mm） |
4 |
6 |
|
模柄尺寸（mm） |
ф40X60 |
ф50X70 |
|
上模长度（mm） |
102.5 |
127 |
|
打击头凸台高度（mm） |
5.5 |
8.5 |
|
冲孔精度（mm） |
±0.01 |
±0.01 |
工位分布
|
类型 |
模具尺寸尺寸 |
8工位 |
|
15A系列 |
ф1.5-ф15 |
3个 |
|
ф15-ф27 |
3个 |
注：
1.根据客户要求可特殊定做1-6工位转塔模具
2.手动六工位分25T与40T两种型号
